【BA8AHF】如何让自己可刑可铐（六）：整活向｜全向宽带双锥天线，覆盖越广，“刑期”越长
【作者BA8AHF已授权转载并允许删改】
BA8AHF（主笔编写）✨ | Jackie（整理 + 排版 + 发布）
在之前的可刑可铐小课堂中，我们解锁了抛物面、螺旋天线等玩法，但这些天线有个共同的“致命短板”——窄带且高度定向！面对频率跳变极快、位置未知的信号，或是需要全方位、大面积开展电磁活动时，这种窄波束天线直接力不从心。今天就解锁宽带天线的核心款——双锥天线，全向覆盖+超宽带buff拉满，记住：覆盖范围越广，“刑期”潜力越足！
双锥天线的核心定位：破解窄带定向的“整活”瓶颈
双锥天线的核心优势，就是打破窄带定向天线的局限，主打一个“广覆盖、全频段适配”，完美适配需要大范围捕获、覆盖信号的场景——而这些场景，恰恰是“可刑可铐”的重灾区。它的结构看似简单，实则藏着宽带全向的关键逻辑，堪称“低调但高危”的整活神器。
结构与原理：为什么它能实现超宽带全向？
双锥天线的结构非常直观，由两个顶点相对的金属圆锥体组成，馈电点就位于两个顶点的交界处。简单来讲，我们可以把它看作是普通对称偶极子天线的升级款，两者的核心差异，就是宽带性能的关键：
- 普通偶极子天线：粗细固定，谐振频率被长度死死限制，带宽极窄，只能适配特定频率，“整活”灵活性极差；
- 双锥天线：通过增加圆锥的横截面积，在物理结构上模拟了“从馈电点向外无限延伸的传输线”。由于其截面尺寸随距离线性增加，电磁波传播时看到的几何结构具有高度自相似性，这就赋予了它超宽带（UWB）性能，让阻抗和方向图在极宽频率范围内保持稳定。
实际应用优化：笼形双锥天线

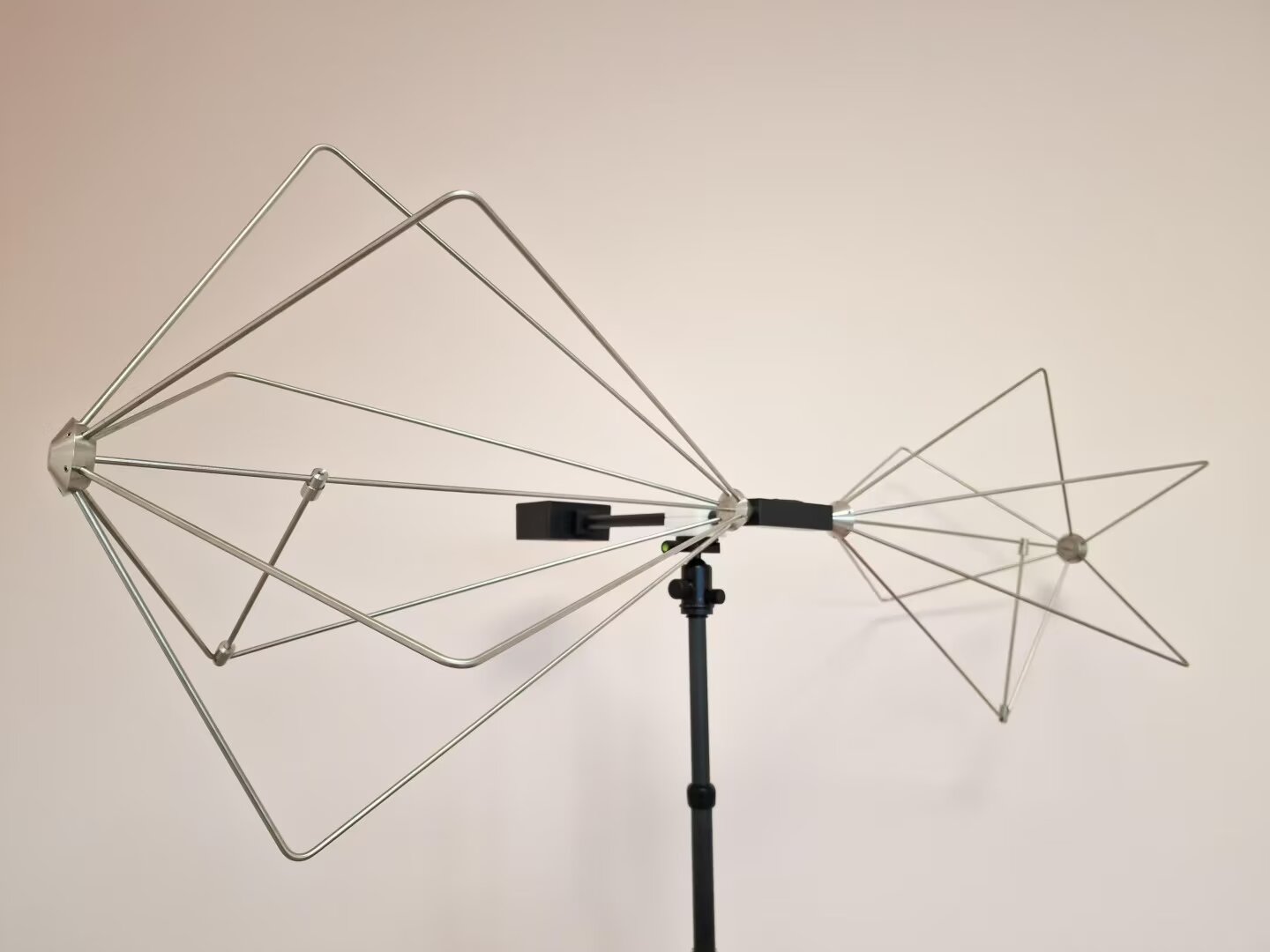

理论上的双锥天线是完整金属圆锥，但实际制造和使用中，为了减小重量、降低风阻，工程师们常会用多根金属杆拼凑成“笼形”结构——这就是我们最常见的笼形双锥天线，既保留了超宽带全向特性，又兼顾了实用性，也是业余爱好者最容易接触到（同时风险最高）的款式。
关键参数：特征阻抗与带宽的“加刑”密码
双锥天线的性能，核心取决于特征阻抗和带宽，而这两个参数，直接决定了它的“整活”能力和风险等级，记住核心公式和关键逻辑，不翻车、不“减刑”：
核心计算公式（特征阻抗）：Z0=120ln(cot(θ/2))
公式解读：θ代表圆锥的半张角（即中心轴线到锥面的夹角），Z0代表特征阻抗。只要半张角θ设定合理，就能在数个倍频程内让阻抗维持在50欧姆附近——这是关键中的关键，能确保能量在宽频带内顺畅辐射，避免因阻抗不匹配产生严重驻波，进而烧毁发射机功放，既保住设备，也避免因设备故障暴露痕迹。
理想与现实：无限长vs有限长双锥
资料中常会提到“无限长双锥”这种理想模型，在这种理想状态下，天线从中心向外延伸至无穷远，其方向图、输入阻抗和方向性系数与频率完全无关，是真正意义上的全频段天线，“整活”潜力拉满。
但实际我们只能制造“有限长双锥”，即便如此，只要合理设计半锥角θ和锥体长度（让锥高控制在1/4到半个波长左右），仍然能获得极宽的阻抗带宽，可达2:1以上，完全能满足高阶“整活”需求。

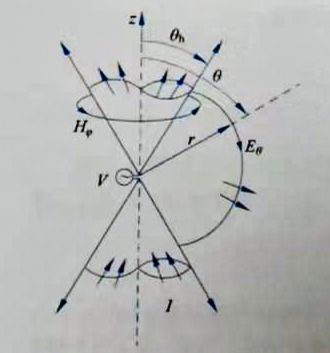

无限长双锥模型示意图
有限长双锥模型示意图
辐射特性：全向覆盖的优势与取舍

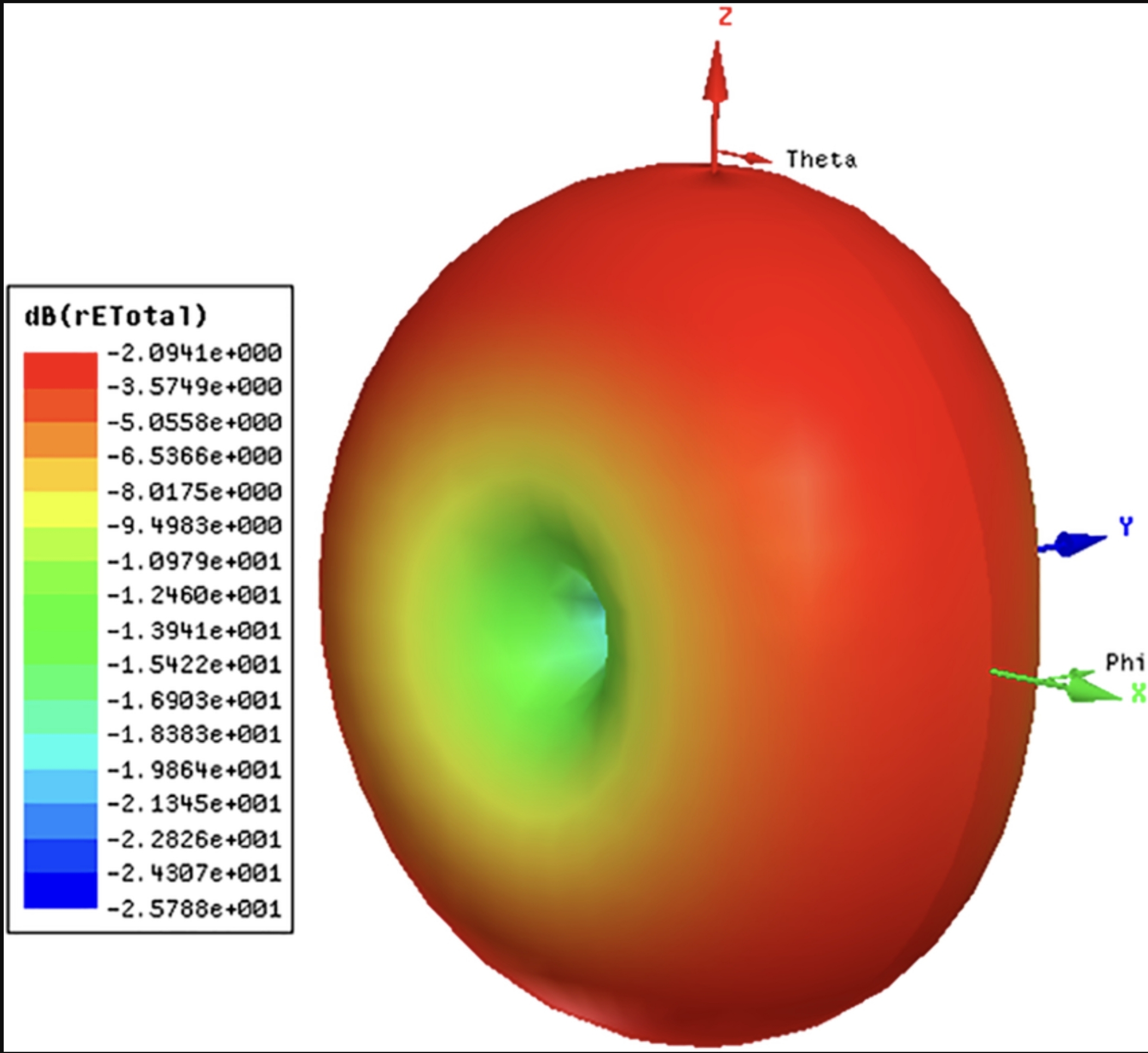

双锥天线的辐射方向图呈“甜甜圈”状，完美契合全向覆盖需求，但其性能取舍也很明显，直接关系到“整活”策略：
- 水平面（H面）：拥有360°全向辐射能力，能实现无死角信号覆盖，适合区域性电磁覆盖、信号搜索等场景；
- 垂直面（E面）：能量集中在水平线附近，增益较低（通常只有0到3dBi），牺牲了单点信号强度，换来了全向覆盖能力。
这种特性看似“温和”，实则风险极高——它能将有限能量集中在近地表平面，非常适合进行压制性操作，提醒一句：合法实验有奖励，非法操作有刑期，切勿轻易尝试！
核心应用场景：哪里用，“刑期”就往哪涨
双锥天线的应用场景，每一个都贴着“高危”标签，覆盖越广、用途越特殊，被请去“喝茶”的概率就越大，重点盘点3个核心场景：
卫星通信：低轨卫星测控的“关键纽带”
虽然双锥天线无法支持远距离高速率数据传输，但在低轨道卫星（LEO）测控中不可或缺：当卫星刚发射入轨或姿态失控时，地面站与卫星的相对位置不确定，卫星搭载的双锥天线可凭借全向覆盖，无需精确对准就能与地面建立初步链路，发送关键遥测数据。
地面端，双锥天线也常用于卫星信号搜索，在大范围内监测卫星过境时的信号特征。注意：双锥天线多为线极化，而卫星信号多为圆极化，接收时会存在约3dB的极化损失，这点需重点关注。
电磁兼容测试：杂散干扰的“精准探测器”
双锥天线最核心的合法应用场景是电磁兼容测试，凭借极宽的带宽和稳定的相位中心，它能准确测得环境中各个频段的杂散和干扰，为设备合规性测试提供支撑——但如果被用于非法场景，风险直接翻倍。
高危场景：全频段侦察与宽带压制
在特种通信领域，双锥天线常被用于全频段侦察和宽带压制，能全方位捕获信号、大范围干扰通信，堪称“整活天花板”。也正因为如此，偷偷使用这种天线，被条子请去喝茶的概率极大，切勿触碰红线！
宽带vs窄带：两种“整活”思路的终极对比
很多人分不清宽带与窄带天线的“整活”逻辑，一张表讲清核心差异，选对思路才能“安全整活”（实则都高危，谨慎为先）：
- 窄带天线（八木、抛物面等）：追求特定方向、特定频率的极致高增益，但视野狭窄，适合精准“瞄准”信号，风险集中在“定向高强度”；
- 宽带天线（双锥等）：追求宽频率范围+全向覆盖，牺牲单点强度，换来了无死角监控和捕获能力，风险集中在“全向大范围”，堪称“可刑可铐”的终极选择。
总结一句话：双锥天线不追极高增益，只追全向+宽带，一旦在非授权频带进行全向压制或监控操作，妥妥的“刑期拉满”！
终极警告：全向宽带=高风险，合规是底线
最后再敲黑板：双锥天线看似结构简单、门槛不高，但它的全向+宽带特性，决定了其“高危属性”——覆盖范围越广，捕获、干扰的能力越强，被监管部门关注的概率就越大，细节决定刑期，切勿心存侥幸。
本文所有内容参考自《天线理论》，图1与图4来自网络，无限长双锥与有限长双锥示意图选自《天线理论》，本文对部分内容进行了科普性优化，使其更贴合整活向科普风格，如果您有任何指正或建议，请及时向我反馈，谢谢！
