在第二期可刑可铐小课堂中，我们解锁了传统卡塞格伦天线的双反射面玩法，它凭借长等效焦距和低噪声特性，成功提升了“加刑”等级。但要是想用它玩空战雷达级整活，那大概率会快速领盒饭——传统结构的致命缺陷，根本撑不起高强度场景。本次我们直接升级，解锁倒置卡塞格伦天线，用极化扭转的黑科技改写双反射面逻辑，空战雷达同款设计，让“可刑可铐”直接拉满天花板！

传统卡塞格伦的致命痛点：为什么玩不了空战级整活？

传统卡塞格伦天线的双反射面设计，在静态专业场景（如卫星地面站）表现尚可，但放到空战雷达这种动态、高功率需求下，短板直接拉满，甚至会直接“送人头”，核心痛点有三个：

边缘绕射+物理遮挡，波束失真易被定位

传统结构中，副反射面边缘会产生强烈的电磁波绕射效应，就像水流遇到障碍物会扩散一样，电磁波在边缘处变得杂乱无章，直接导致主面口径场分布畸变。
再加上副反射面及其支撑杆悬在主反射面前方，会对电磁波形成物理遮挡——这不仅会削弱主瓣能量、升高旁瓣电平，还会让天线指向性精度下降，极易被敌方干扰或反向定位，空战中等于直接暴露自身位置。

动态扫描鸡肋，速率慢到拖后腿

想要实现波束扫描，传统卡塞格伦需要让主面、副面和馈源整体转动。这种“全身转动”的设计，转动惯量极大，导致扫描速率极低，面对高速机动的战机时，根本跟不上目标节奏，相当于“看得见却抓不住”。

高功率下易击穿，安全隐患拉满

空战雷达需要高功率发射信号，而传统结构中，连接运动馈源的波导旋转接头，在高压高功率环境下极易发生电弧击穿，不仅会损坏设备，还可能引发安全事故，根本无法长期稳定工作。

倒置卡塞格伦天线：极化扭转的黑科技设计

为了解决传统结构的痛点，工程师们反向思维，设计出倒置卡塞格伦天线——核心逻辑不是改变反射面形状，而是通过极化扭转，改变电磁波的行进路径，从根源上规避所有致命缺陷。
其核心设计就是「馈源固定+栅格副反射面」，彻底颠覆传统双反射面的工作逻辑。

工作原理：极化切换+双反射，三步实现高效波束发射

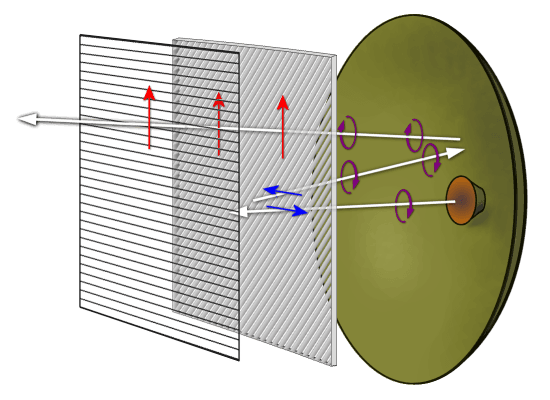

倒置卡塞格伦的精髓，在于“极化敏感栅格副反射面”与“极化旋转主反射面”的配合，电磁波经过两次反射、一次极化扭转，最终实现无遮挡、高集中的波束发射，具体流程清晰易懂：

馈源固定发射：馈源被直接焊死在天线底座，无需运动，彻底避开了波导旋转接头的隐患，发射出特定极化方向的电磁波（比如水平极化）。
栅格副面反射：前方的栅格副反射面具有极化敏感特性——面对水平极化的电磁波时，它会表现为全反射镜，将电磁波反射至后方的主反射面。
主面反射+极化扭转+穿透发射：主反射面通过特殊层状设计，在反射电磁波的同时，将其极化方向旋转90°（水平极化变为垂直极化）。当这束变极化后的电磁波再次回到栅格副反射面时，栅格板会允许其直接穿透，最终形成无遮挡、高纯净的平行波束向外发射。

核心优势：空战雷达级性能，“加刑”属性翻倍

倒置卡塞格伦的设计，完美解决了传统结构的所有痛点，同时大幅提升性能，其增益计算公式与传统款一致，但实际表现却天差地别：

G = η(πD/λ)²

其中，D 是反射面直径，λ 是工作波长，核心提升点在于口径效率 η：
由于消除了馈源支架的物理遮挡，同时大幅减少了边缘绕射造成的场分布畸变，倒置款的 η 值能达到更高水平——这意味着，在同等尺寸 D 下，它能获得更窄、更纯净的波束，增益和指向性精度远超传统卡塞格伦。

除此之外，它的核心优势还有两个，直接对标空战雷达：

高功率耐受，无击穿隐患：馈源固定设计，彻底取消了波导旋转接头，避免了高压高功率下的电弧击穿问题，能长期稳定承受高功率发射。
扫描速率极快，适配动态场景：扫描时无需转动笨重的主面、副面，伺服电机只需驱动极其轻便的前端栅格极化板摆动，转动惯量极小，扫描速率大幅提升，完美适配空战雷达的动态需求。
