上篇我们聊了传统抛物面天线的基础原理与偏置优化，但若想彻底引起关注、快速解锁铁窗体验，单反射面的“锅”显然不够有排面。本次我们升级解锁双反射器天线——卡塞格伦天线，这款常用于专业通信领域的硬核天线，凭借独特的双反射面设计实现性能跃升，也让“可刑可拷”的等级直接拉满。

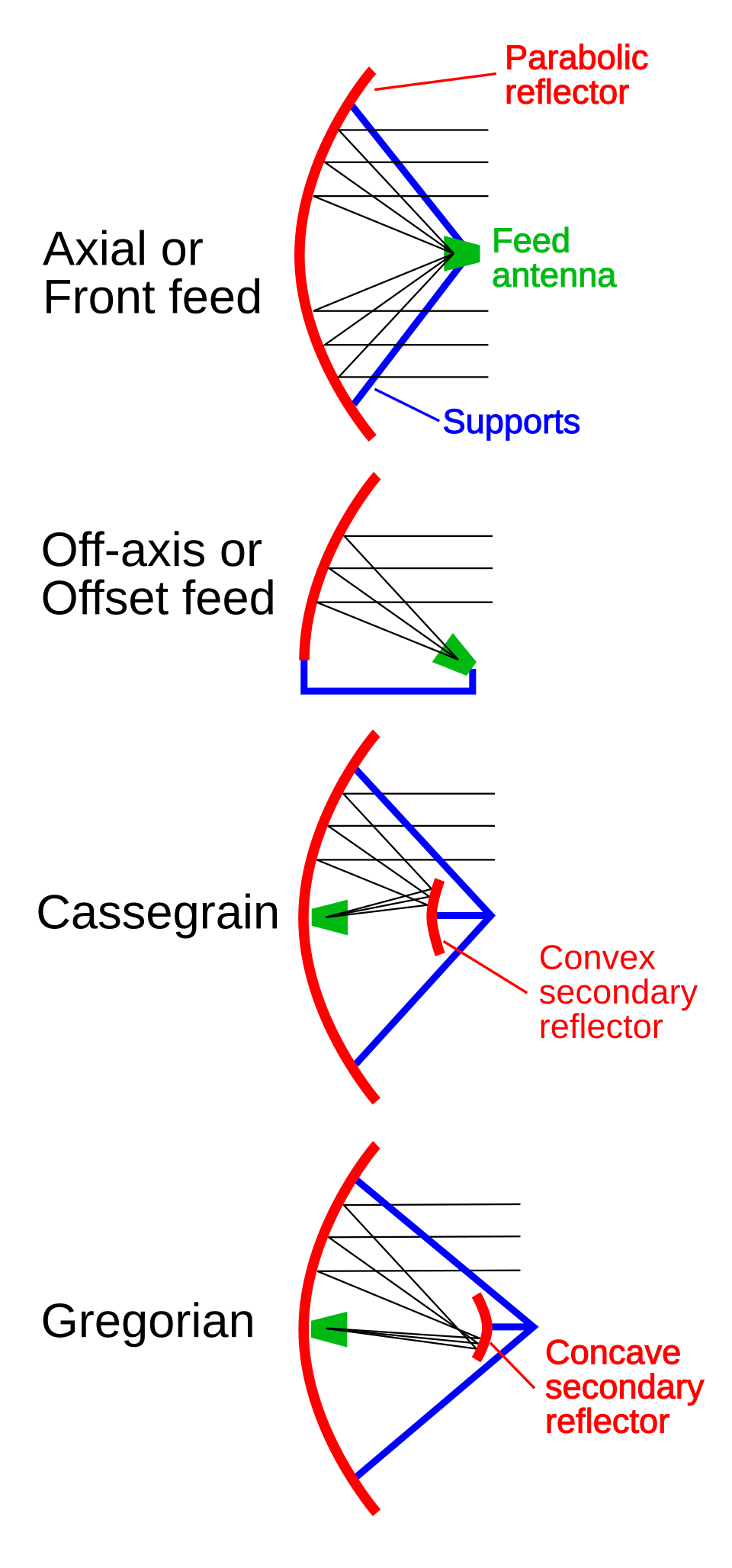

（不同种类的抛物面天线简图，图2中第三、四为双反射面设计）

卡塞格伦天线：抛物面天线的专业级升级款

卡塞格伦天线是经典的双反射器抛物面天线，核心在传统抛物面天线基础上增加了双曲面副反射器，通过“主反射面+副反射面”的双重反射结构，实现电磁波的二次聚焦，让波束的指向性、增益、信噪比都远超传统单抛物面天线，也正因专业度高、辨识度强，成为火腿圈“整活加刑”的优选。

与传统单抛物面天线相比，其核心差异是新增了悬于主反射面前的双曲面副反射器，并重新设计了馈源的安装位置，从“焦点前置”改为“底部后置”，这一设计也是其性能提升的关键。

卡塞格伦天线的核心结构

卡塞格伦天线摒弃了传统抛物面天线“单反射面+焦点馈源”的简单结构，由三部分核心组件构成，各部分位置与功能高度匹配，缺一不可：

主反射面：即大尺寸旋转抛物面“大锅”，是电磁波最终形成平行波束的核心结构；
副反射面：凸起的双曲面“小锅”，悬挂在主反射面的焦点前方，负责将馈源发射的电磁波反射至主反射面，为二次聚焦做准备；
馈源：安装在主反射面底部的中心开孔处，发射方向朝向副反射面，是电磁波的初始发射端，也是信号的核心收发源头。

三者的位置需精准校准，副反射面的双曲面焦点与主反射面的抛物面焦点需实现光学重合，才能保证电磁波的高效反射与聚焦。

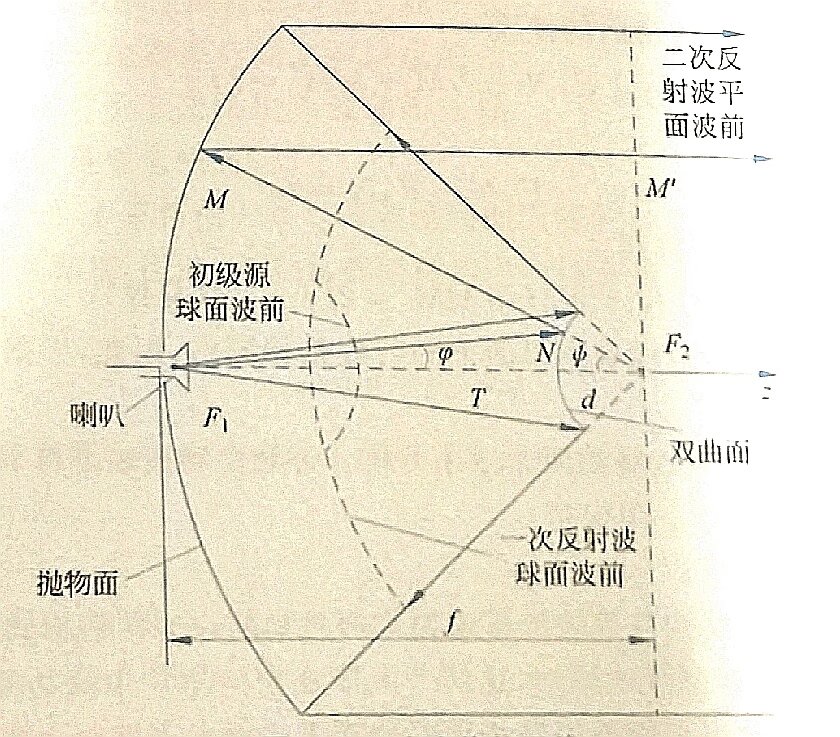

工作原理：双曲面+抛物面的双重聚焦逻辑

卡塞格伦天线的核心工作原理，依托双曲面的双焦点特性与抛物面的相位同步特性的结合，实现电磁波的二次反射与聚焦，最终形成极度集中的平行波束，具体流程为：

馈源在双曲面的实焦点位置发射球面波，电磁波首先传播至副反射面（双曲面）；
经双曲面副反射面反射后，所有球面波会呈现出“从双曲面虚焦点发出”的传播效果；
将双曲面的虚焦点与主反射面（旋转抛物面）的焦点精准重合，此时经副反射面反射的电磁波，会如同从主抛物面焦点发出一般，射向主反射面；
电磁波经主抛物面反射后，实现相位同步，最终转化为极度集中的平行波束向外发射。

整个过程通过“实焦点发射→副面反射至虚焦点→主面反射成平行波”的步骤，完成电磁波的双重聚焦，让波束的集中度远高于传统单抛物面天线。

核心技术优势：性能拉满，“加刑”属性拉满

卡塞格伦天线的设计让其在射频性能上全面超越传统单抛物面天线，也正因这些优势，使其在业余场景中使用的“辨识度”和“违规属性”大幅提升，成为“整活加刑”的关键，核心优势主要有四点：

馈源后置，噪音低保真好，高频段损耗极低

采用馈源后置设计，低噪声放大器（LNA）或发射机可直接安装在主反射面底部，馈线长度被压缩至极短。对于Ku、Ka这类高频段，馈线的传输损耗是影响信号的关键，短馈线能大幅降低损耗，让系统噪声温度压得极低，即使接收微弱卫星、深空信号也能实现清晰收发，而这一能力也让其成为业余场景中“加刑”的重要原因。

等效焦距长，波束极窄，指向性精度极高

卡塞格伦天线的物理尺寸短，但等效焦距被大幅拉长：副反射面的作用类似望远镜的增倍镜，通过其放大效果，将天线的等效焦距拉长数倍，同时减小了横向电流分布的误差，最终让发射的波束极度收窄，指向性精度远超传统抛物面天线，信号的定向传播效果达到极致。

口径效率η突破0.7，面积利用率大幅提升

传统单抛物面天线的边缘照射较弱，主反射面的面积利用率低，口径效率η通常在0.5~0.7之间；而卡塞格伦天线可通过对副反射面进行赋形设计，主动纠正电磁波的能量分布，让主反射面的受光（电磁波）更均匀，其口径效率η可直接突破0.7。在物理直径D受限时，提升口径效率是提升天线增益的最优解，也让其性能实现质的飞跃。
