当你想要引起注意并获得举报时，背个抛物面天线绝对是个可刑可拷的经典想法。作为火腿圈极具辨识度的硬件，抛物面天线的核心设计藏着电磁波传播的关键原理，其结构优化更是直接影响天线的实际性能，本文将从基础结构、工作原理入手，解析传统抛物面天线的缺陷及偏置式的优化逻辑，为这份“可刑可拷”的选择补上技术细节。

抛物面天线的核心结构

我们常见的抛物面天线（俗称“锅”）核心由两部分组成：

• 旋转抛物面（反射体）：作为天线的核心反射结构，是形成定向波束的基础；
• 馈源：位于抛物面的焦点位置，负责电磁波的发射或接收，是信号的核心收发端。

二者的位置匹配是抛物面天线正常工作的关键，馈源的相位中心需精准对准抛物面焦点，才能保证电磁波的传播与聚焦效果。

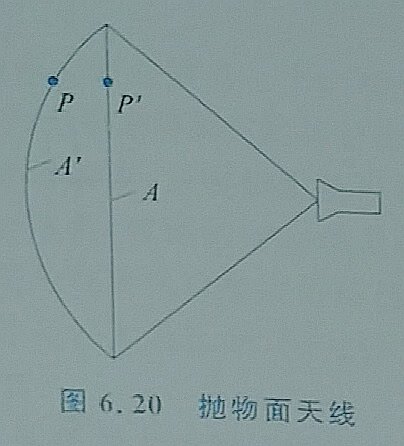

抛物面天线的工作原理：相位同步实现定向波束

抛物面天线能形成高指向性波束，核心依托抛物面的几何特性：从焦点处的馈源发出的球面波，在触碰反射面后，所有电磁波的物理路径长度到口径平面完全相等。

这一特性的核心作用是确保电磁波在口径平面上达到相位同步，从而将原本发散的球面波转化为高度集中的平面波，最终在远场形成指向性极强的窄波束，这也是抛物面天线具备高增益的核心原因。

核心增益计算公式

抛物面天线的增益是其核心性能指标，理论上增益与物理口径面积成正比，与工作波长的平方成反比，工程通用计算公式为：
G = η(πD / λ)²

• 公式参数解析：D为反射面直径，λ为天线工作波长，η为口径效率；
• 口径效率工程范围：在实际工程应用中，由于馈源无法做到完全理想化，口径效率η通常在0.5~0.7间波动，其数值高低直接取决于馈源与抛物面的匹配度，即馈源相位中心是否精准对准焦点、照射函数是否匹配。

传统中心馈电结构的先天缺陷

传统抛物面天线采用中心馈电设计，虽结构简单，但存在无法避免的硬件缺陷：馈源及其固定的支撑架，正好位于反射波束的正前方。

这种物理遮挡会带来三重性能损耗，直接降低天线实际使用效果：

1. 削弱主瓣能量，导致天线实际增益低于理论值；
2. 引起旁瓣电平升高，天线的定向性变差；
3. 底噪和外界干扰增加，信号收发的信噪比降低。

这一缺陷是中心馈电抛物面天线的固有问题，仅靠优化馈源或反射面精度无法彻底解决，因此偏置抛物面天线成为主流优化方案。

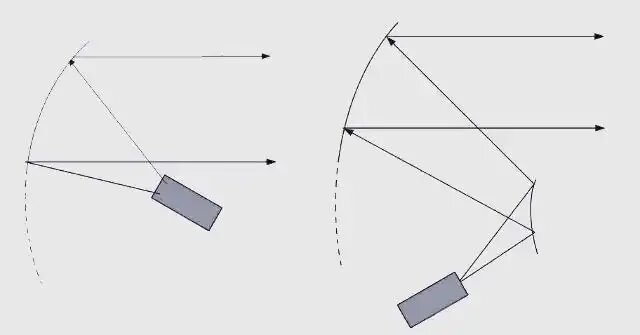

偏置抛物面天线：彻底消除中心遮挡的优化方案

偏置抛物面天线是对传统中心馈电结构的核心优化，其设计逻辑巧妙且直接：从一个完整的大型旋转抛物面上，截取一个偏离轴线的非对称区域作为天线的反射面，馈源依然精准放置在原完整抛物面的焦点位置。

这一设计让反射出的平行波束不再经过馈源及支撑架区域，彻底消除了中心遮挡问题，带来的实际性能提升体现在两方面：

1. 避免了主瓣能量的遮挡损耗，减少了旁瓣电平升高的问题；
2. 显著提升了天线的实际口径效率η，在反射面直径D相同的前提下，能获得比传统中心馈电抛物面天线更高的实际增益。

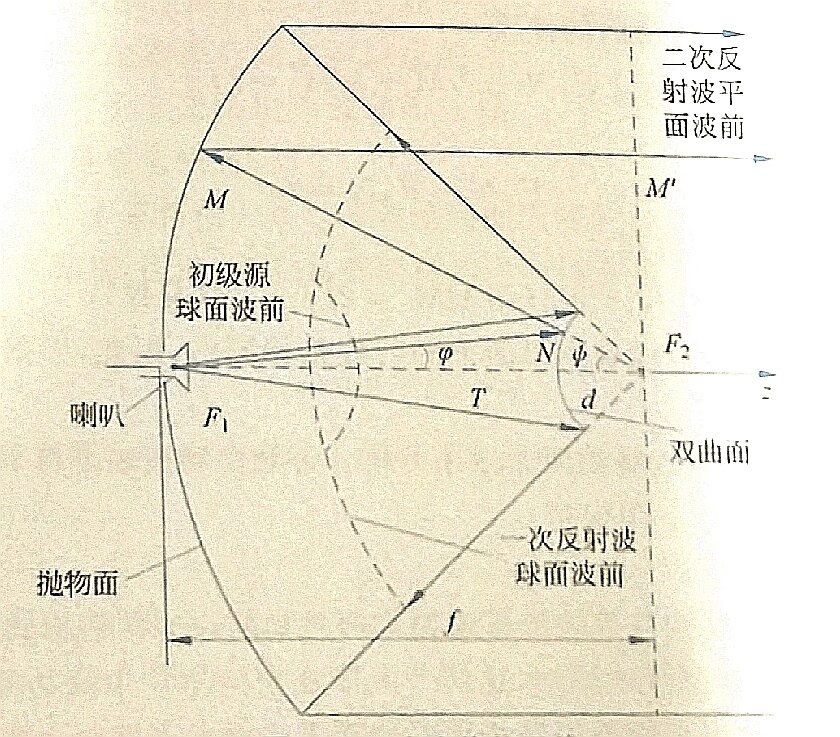

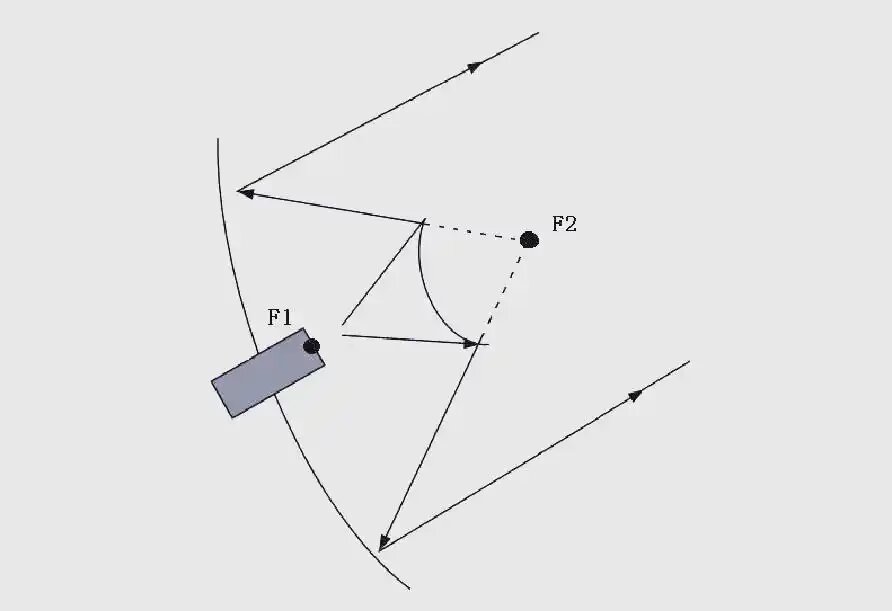

为了方便各位可以早日吃上公家饭，我们下次将继续讲解火腿圈更进阶的双反射器天线，解锁更多可刑可拷的硬件玩法。

本文所有内容均参考自《天线理论》，对部分专业内容进行了科普性优化，如果您有任何指正或建议，请及时向作者反馈，谢谢！
